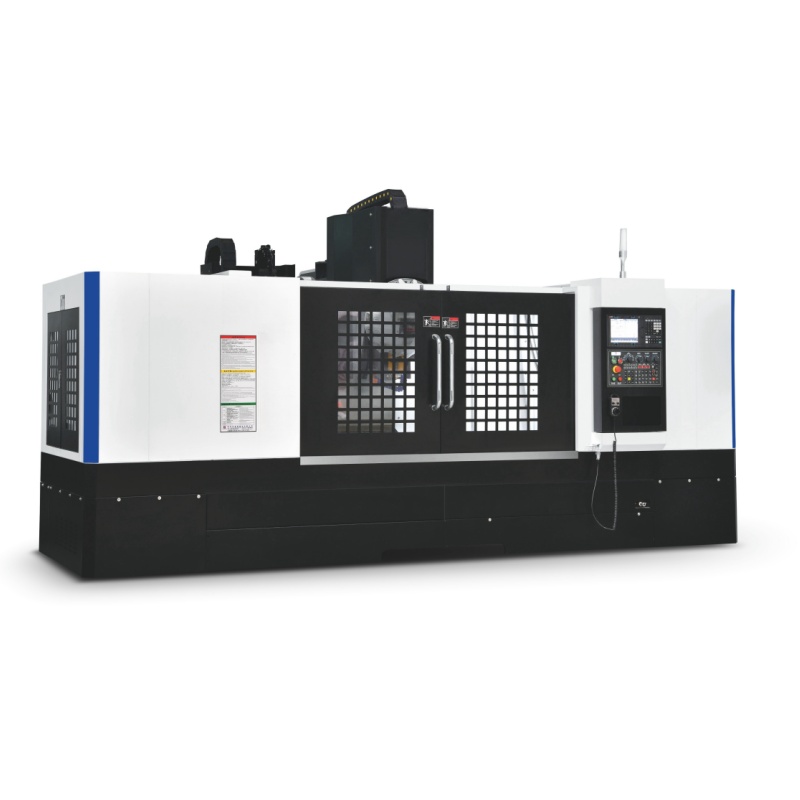

Высокоскоростной обрабатывающий центр профиля // Замечательная машина для производства длинного профиля
Характеристика оборудования
Применение
В основном он обрабатывает внутренние профили железнодорожных локомотивов; узкие и длинные детали автомобилей; рамы телевизоров, холодильников в индустрии умной бытовой техники, корпуса коммуникационного оборудования, профили из алюминиевых сплавов, алюминиево-деревянные композитные профили, медные профили, ПВХ-профили и т.д.
|
Пункт |
Единица измерения |
RKS-T1800 |
|
|
Ход |
Ход по оси X |
мм |
1850 |
|
Ход по оси Y |
мм |
520 |
|
|
Ход по оси Z |
мм |
450 |
|
|
Расстояние от торца шпинделя до рабочей поверхности |
мм |
130-450 |
|
|
Расстояние от центра шпинделя до поверхности направляющей колонны |
мм |
550 |
|
|
Рабочий стол |
Размер рабочего стола |
мм |
1900×500 |
|
Т-образный паз (Размер xКоличество пазов x Расстояние между ними) |
|
14×5×100 |
|
|
Максимальная нагрузка |
кг |
500 |
|
|
Шпиндель |
Коническое отверстие шпинделя |
|
BT30 |
|
Обороты шпинделя |
об/мин |
20000 |
|
|
Магазин для инструментов |
Форма магазина инструментов |
Тип |
Тип зажимного рычага |
|
Количество инструментов |
шт. |
21 |
|
|
Максимальный диаметр инструмента |
мм |
16/21 |
|
|
Максимальный диаметр инструмента (незанятый паз для инструмента рядом с ним) |
мм |
Φ60-100 |
|
|
Максимальная длина инструмента |
мм |
Φ80-140 |
|
|
Максимальный вес инструмента |
кг |
200-250 |
|
|
Время смены инструмента |
с |
1,2 |
|
|
Скорость |
Высокая скорость перемещения (X/Y/Z) |
м/мин |
48/48/48 |
|
Скорость подачи резца (X/Y/Z) |
м/мин |
10/10/10 |
|
|
Точность |
Точность позиционирования (X/Y/Z) |
мм |
0,008 |
|
Точность повторного позиционирования (X/Y/Z) |
мм |
0,005 |
|
|
Другие |
Источник газа |
л/мин |
280 л/мин |
|
Дав- пение |
бар |
6~8 бар |
|
|
Размеры станка (Длина * Ширина * Высота) |
мм |
4200×2200×2500 |
|
|
Вес станка |
кг |
5300 |
|
Сопроводительные с станком стандартные принадлежности:
1 комплект тисков + конский утюг, 4 комплекта держателя инструмента + выдвижной гвоздь, 1 комплект фиксатора инструмента, 1 комплект насадки + пневматический пистолет + карта памяти, 1 комплект шестигранного гнезда + ящик для инструментов
Система: Mitsubishi 80B
Шпиндель: Xuchang/Big Yue электрический шпиндель 20000 об/мин
Магазин инструментов: Taiwan Square Crown/Desu 21T
Шпиндельный винт: Taiwan HIWIN/PMI 3212-C3 класс
Шина: Taiwan HIWIN 30# ball
Подшипник: Japan NSK P4
Вес: 6300 кг
Мощность: 13 кВт
Система: Japan FANUC 0i-MF (5)
Шпиндель: Xuchang/Big Yue электрический шпиндель 20000 об/мин
Магазин инструментов: Taiwan Square Crown/Desu 21T
Шпиндельный винт: Taiwan HIWIN/PMI 3212-C3 класс
Шина: Taiwan HIWIN 30# ball
Подшипник: Japan NSK P4
Вес: 6300 кг
Мощность: 13 кВт
|
