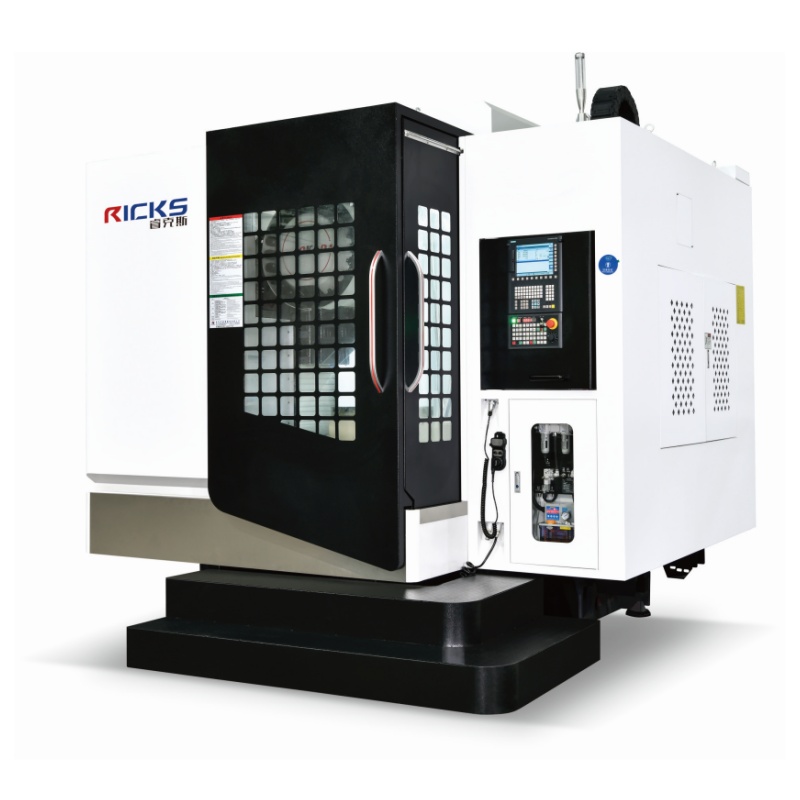

RKS-H11

Система: Mitsubishi M80B/ SIEMENS 828D
Шпиндель: Taiwan De Jiu/KENTURN BT40-8000 об/мин
Магазин инструментов: Taiwan Square Crown/Desu 24T
Мотор шпинделя: Mitsubishi Japan 7.5KW/ Germany Siemens DL4.8/200
Шпиндельный винт: Taiwan HIWIN/PMI 3216-C3 класс
Шина: Taiwan HIWIN/PMI P35#ball
Подшипник: Japan SKF/KOYO/FAG P4
Вес: 7000 кг
Мощность: 25 кВт

Система: Japan FANUC 0i-MF (5)
Шпиндель: Taiwan De Jiu/KENTURN BT40-8000 об/мин
Магазин инструментов: Taiwan Square Crown/Desu 24T
Мотор шпинделя: Japan Fanuc aiI8/12000 об/мин
Шпиндельный винт: Taiwan HIWIN/PMI 3216-C3 класс
Шина: Taiwan HIWIN/PMI P35#ball
Подшипник: Japan SKF/KOYO/FAG P4
Вес: 7000 кг
Мощность: 25 кВт

Тип неподвижнной колонки

1.Рабочий вертак перемещается в поперечном направлении, рабочий вертак перемещается в направлениях X и Z, а коробка шпинделя перемещается в направлении Y. Передняя коробка шпинделя имеет две формы прямого подвешивания и бокового подвешивания на колонне; она подходит для многозадачной обработки, такой как растачивание и фрезерование сложных деталей среднего размера.

2.Передняя коробка шпинделя перемещается в поперечном направлении, передняя коробка шпинделя перемещается в направлениях X и Z, а верстак перемещается в направлении Y; он подходит для многозадачной обработки, такой как растачивание и фрезерование деталей малого и среднего размера.

3.Передняя коробка шпинделя подвешена боком к основной стойке, и передняя коробка шпинделя перемещается в направлениях Y и Z. Такая компоновка аналогична компоновке горизонтального фрезерно-расточного станка строгального типа, а рабочий вертак перемещается в направлении X; он подходит для многозадачной обработки, такой как растачивание и фрезерование из деталей среднего размера.

Тип передвижной колонны

1.Тип строгального вертака с Т-образной формой, верстак перемещается в направлении X на переднем корпусе станка, аколоннаперемещается в направлении Z на заднем корпусе станка; передняя коробка шпинделя имеет две формы на колонне-нормально подвешенную и перевернутую форму, для перемещения в направлении Y,

Он подходит для многозадачной обработки деталей среднего и крупного размера, особенно для растачивания и фрезерования деталей большей длины.

2.Колонна перемещается по поперечному типу, колонна перемещается по Z и U (параллельно направлению X), передняя коробка шпинделя перемещается в направлении Y на колонне, а верстак перемещается в направлении на переднем корпусе станка. Он подходит для многозадачной механической обработки, такой как растачивание и фрезерование деталей среднего размера и сложной формы.

3.Штоссель шпинделя имеет подающий тип, передняя коробка шпинделя перемещается в направлении Y на колонне, а штоссель шпинделя перемещается в направлении Z. Колонна перемещается в направлении X. Верстак является стационарным или оснащен поворотным верстаком; он может быть оснащен несколькими рабочими верстаками, которые подходят для обработки нескольких деталей на малых и средних предприятиях, а загрузка и выгрузка заготовок могут совпадать со временем резки.
