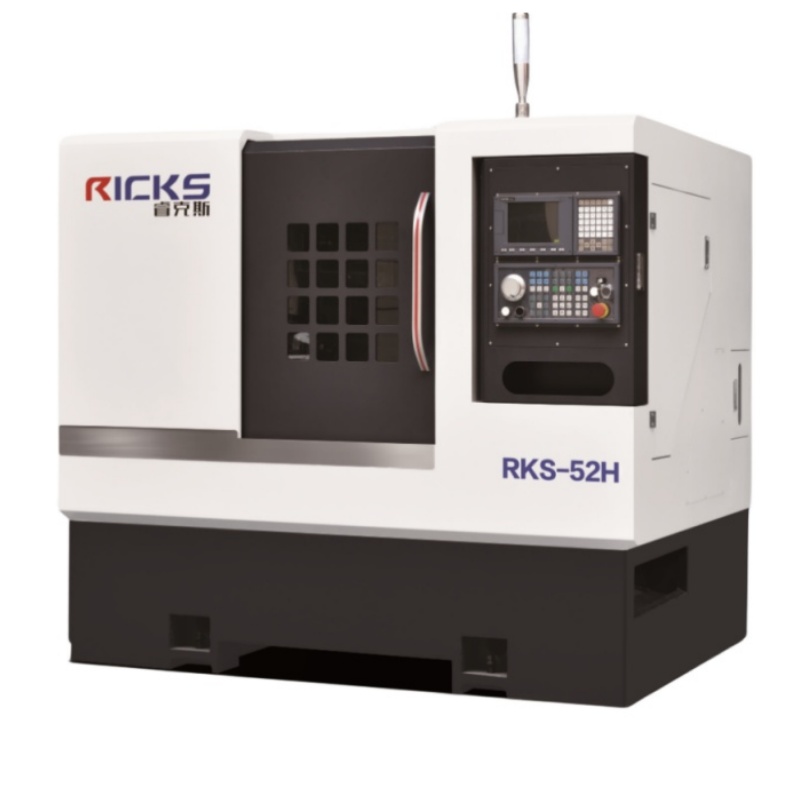

Большой токарный станок
Характеристика оборудования
Применение
Эти характеристики делают устройство подходящим для непрерывной подачи стержней меньше 52мм на обработку, изделий с высокой точностью, высокой эффективностью и многофункциональностью, широко применяемое в 5G-коммуникациях, оптике, оптических волокнах, микродвигателях, умной мебели и других отраслях промышленности.
|
Пункт |
Единица измерения |
RKS-52H |
|
|
Обрабатывающая работоспособность
|
Максимальный ротационный диаметр станка |
мм |
Φ480 |
|
Максимальный ротационный диаметр скейтборда |
мм |
Φ140 |
|
|
Максимальная длина резки |
мм |
400 |
|
|
Ход по оси X |
мм |
900 |
|
|
Ход по оси Z |
мм |
450 |
|
|
Шпиндель
|
Спецификация на торце шпинделя |
|
A2-6 |
|
Диаметр внутреннего отверстия шпинделя |
мм |
Φ66 |
|
|
Максимально допустимый диаметр стержня |
мм |
Φ52 |
|
|
Максимальная скорость вращения шпинделя |
об/мин |
4500 |
|
|
Мощность двигателя шпинделя |
kВт |
7,5/11 |
|
|
Мощность привода шпинделя |
дюйм |
8” |
|
|
Размер гидравлического патрона |
мм |
0,003/0,003 |
|
|
Подающий вал
|
Точность повторного позиционирования по X/Z |
мм |
0.003/0.003 |
|
Точность позиционирования по X/Z |
м/мин |
24 |
|
|
Самая большая скорость перемещения по X/Z |
kВт |
2,4 |
|
|
Мощность двигателя подающего вала по X/Z |
kВт |
2,4 |
|
|
Мощность привода подающего вала по X/Z |
kВт |
0,4/0,75 |
|
|
Система охлаждения масляного насоса
|
Мощность двигателя охлаждающего насоса |
л |
70 л |
|
Емкость топливного бака |
мм |
2230*1700*1825 |
|
|
Другие
|
Размер станка (Длина * Ширина * Высота) |
ква |
15 |
|
Общая мощность машины |
кг |
3000 |
|
|
Вес станка |
|
||
Сопроводительные с станком стандартные принадлежности:
руководство по эксплуатации * 1, держатель инструмента * 8, ножной переключатель * 1, набор шестигранных ключей, патрон * 1, ограничительная гайка * 1
Опциальные принадлежности:
патрон, податчик, машина для удаления обломков, манипулятор
Система: Syntec 6TA-E/22TA
Шпиндель: A2-6/KENTURN/POSA
Двигатель шпинделя: Huahong/CTB 11 кВт
Ходовой винт: HIWIN//PMI/Japan NSK (класс C3)
Железнодорожная линия: HIWIN/Japan NSK (класс P)
Подшипник: Japan
NSK Грузоподъемность: 3000 кг
Мощность: 15 кВт
|
Пункт |
Единица измерения |
RKS-52H |
|
|
Обрабатывающая работоспособность
|
Максимальный ротационный диаметр станка |
мм |
Φ480 |
|
Максимальный ротационный диаметр скейтборда |
мм |
Φ140 |
|
|
Максимальная длина резки |
мм |
400 |
|
|
Ход по оси X |
мм |
900 |
|
|
Ход по оси Z |
мм |
450 |
|
|
Шпиндель
|
Спецификация на торце шпинделя |
|
A2-6 |
|
Диаметр внутреннего отверстия шпинделя |
мм |
Φ66 |
|
|
Максимально допустимый диаметр стержня |
мм |
Φ52 |
|
|
Максимальная скорость вращения шпинделя |
об/мин |
4500 |
|
|
Мощность двигателя шпинделя |
kВт |
7,5/11 |
|
|
Мощность привода шпинделя |
дюйм |
8” |
|
|
Размер гидравлического патрона |
мм |
0,003/0,003 |
|
|
Подающий вал
|
Точность повторного позиционирования по X/Z |
мм |
0.003/0.003 |
|
Точность позиционирования по X/Z |
м/мин |
24 |
|
|
Самая большая скорость перемещения по X/Z |
kВт |
2,4 |
|
|
Мощность двигателя подающего вала по X/Z |
kВт |
2,4 |
|
|
Мощность привода подающего вала по X/Z |
kВт |
0,4/0,75 |
|
|
Система охлаждения масляного насоса
|
Мощность двигателя охлаждающего насоса |
л |
70 л |
|
Емкость топливного бака |
мм |
2230*1700*1825 |
|
|
Другие
|
Размер станка (Длина * Ширина * Высота) |
ква |
15 |
|
Общая мощность машины |
кг |
3000 |
|
|
Вес станка |
|
||
Сопроводительные с станком стандартные принадлежности:
руководство по эксплуатации * 1, держатель инструмента * 8, ножной переключатель * 1, набор шестигранных ключей, патрон * 1, ограничительная гайка * 1
Опциальные принадлежности:
патрон, податчик, машина для удаления обломков, манипулятор
Система: Syntec 6TA-E/22TA
Шпиндель: A2-6/KENTURN/POSA
Двигатель шпинделя: Huahong/CTB 11 кВт
Ходовой винт: HIWIN//PMI/Japan NSK (класс C3)
Железнодорожная линия: HIWIN/Japan NSK (класс P)
Подшипник: Japan
NSK Грузоподъемность: 3000 кг
Мощность: 15 кВт
