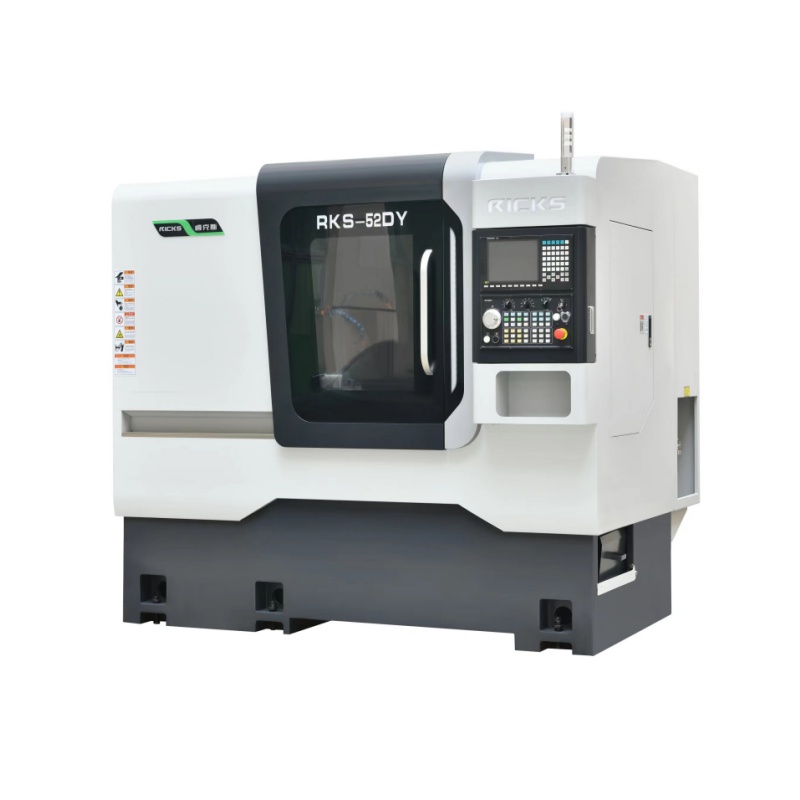

Токарно-фрезерный комбинированный станок//С осью Y и силовой турелью
Характеристика оборудования
Применение
Эти характеристики делают оборудование подходящим для подачи стерженей диметром меньше 52 мм на непрерывную токарную и фрезерную обработку, а также для поштучной обработки зажимных заготовок с большим диаметром и длинной длиной, изделий с высокой точностью, высокой эффективностью и многофункциональностью, широко применяемое в новых энергетических транспортных средствах, мотоциклах, беспилотных летательных аппаратах, оптических приборах, медицинском оборудовании, нефтепроводах, гидравлической и пневматической технике и в других отраслях.
Пункт |
Единица измерения |
RKS-52DY |
|
Обрабатывающая работоспособность
|
Максимальный ротационный диаметр |
мм |
Φ420 |
Максимальный токарный диаметр |
мм |
Φ100 |
|
Максимальная длина резки |
мм |
230 |
|
Ход по оси X |
мм |
220 |
|
Ход по оси Y |
мм |
100 |
|
Ход по оси Z |
мм |
300 |
|
Шпиндель
|
Спецификация на торце шпинделя |
|
A2-6 |
Диаметр внутреннего отверстия шпинделя |
мм |
Φ66 |
|
Максимально допустимый диаметр стержня |
мм |
Φ52 |
|
Максимальная скорость вращения шпинделя |
об/мин |
4500 |
|
Мощность двигателя шпинделя |
kВт |
11 |
|
Мощность привода шпинделя |
kВт |
11 |
|
Размер гидравлического патрона |
дюйм |
8” |
|
Подающий вал
|
Точность позиционирования по оси X |
мм |
0,005 |
Точность позиционирования по оси Y |
мм |
0,005 |
|
Точность позиционирования по X |
мм |
0,005 |
|
Точность повторного позиционирования по оси X |
мм |
0,002/0,002 |
|
Точность повторного позиционирования по оси Y |
мм |
0,002/0,002 |
|
Точность повторного позиционирования по Z |
мм |
0,002/0,002 |
|
Самая большая скорость перемещения по X/Y/Z |
м/мин |
24 |
|
Мощность двигателя подающего вала по X/Y/Z |
kВт |
2,4 |
|
Головка с приводом
|
Количество торцевых фрезерных валов |
шт. |
2 |
Количество боковых фрезерных валов |
шт. |
2 |
|
Максимальная длина обработки головки приводом |
мм |
230 |
|
Максимальная скорость головки приводом |
об/мин |
5000 |
|
Мощность двигателя головки приводом |
kВт |
2,3 |
|
Мощность привода головки приводом |
kВт |
2,3 |
|
Револьверная головка с приводом |
Специкация |
|
15 станций |
Скорость смены инструмента |
с |
0,1 |
|
Мощность двигателя револьверной головки |
kВт |
1,0 |
|
Мощность привода револьверной головки |
kВт |
1,0 |
|
Система охлаждения масляного насоса |
Мощность двигателя охлаждающего насоса |
kВт |
0,75 |
Емкость топливного бака |
л |
100л |
|
Другие |
Размер станка (Длина * Ширина * Высота) |
мм |
2200 * 1400 * 1830 |
Общая мощность машины |
ква |
19 |
|
Вес станка |
кг |
3300 |
Сопроводительные с станком стандартные принадлежности:
руководство по эксплуатации * 1, 2 торцевые поверхности и боковые стороны держателя инструмента с приводом, 8 обычных держателей инструментов (1 торцевой, 3 круга, 4 наружных диаметра), ножной переключатель * 1, набор шестигранных ключей, патрон * 1, ограничительная гайка * 1
Опциальные принадлежности:
патрон, податчик, машина для удаления обломков, манипулятор, револьверная головка с приводом
Система: Syntec 22TB
Шпиндель: A2-6/KENTURN/POSA
Двигатель шпинделя: Huahong мощностью 11 кВт
Револьверная головка: sanhe SHDY16BR-364 станция SWIFT BMT45-15 с жестким рельсом
Ходовой винт: HIWIN // PMI/Japan NSK (класс C3)
Железнодорожная линия: HIWIN/Japan NSK (класс P)
Подшипник: Япония
NSK Вес: 5000 кг
Мощность: 23 кВт

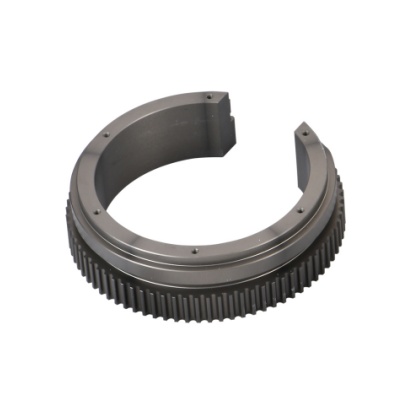

Продукт: Снаряжение |
Продукт: Быстроразъемный соединитель |

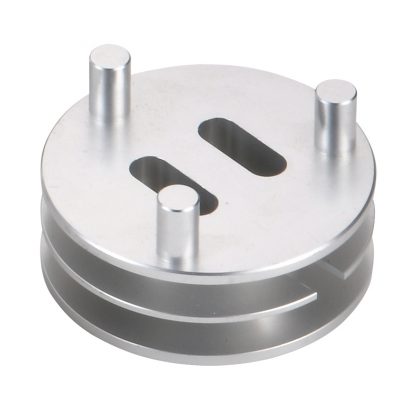

Изделие: Неподвижная и подвижная пластина |

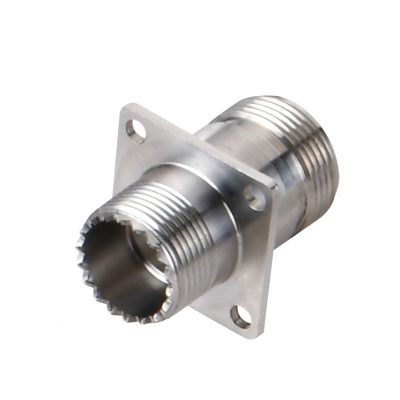

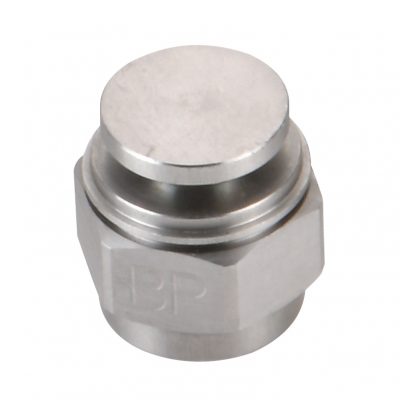

Продукт: Соединитель |
Изделие: Зубной протез |
Продукт: Полость |
Продукт: Датчик |
Продукт: Неподвижные оси |

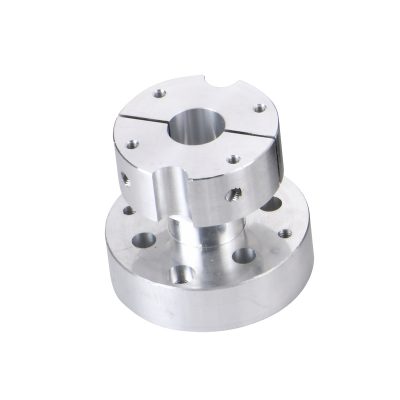

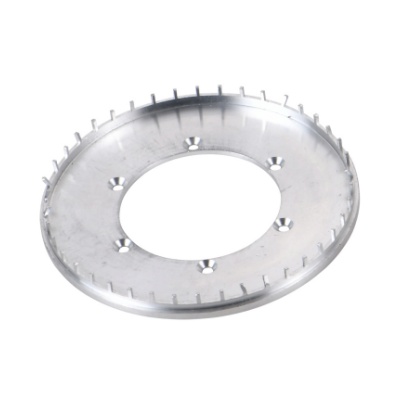

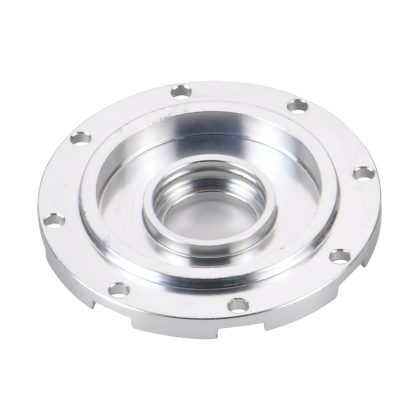

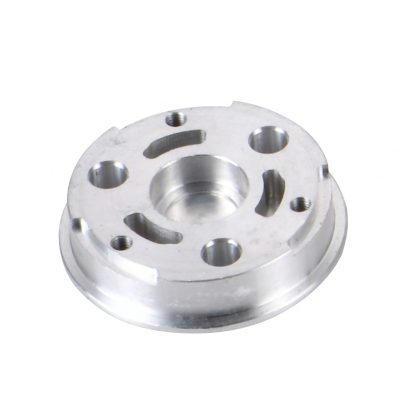

Изделие: Фланец |
Изделие: Фланец |

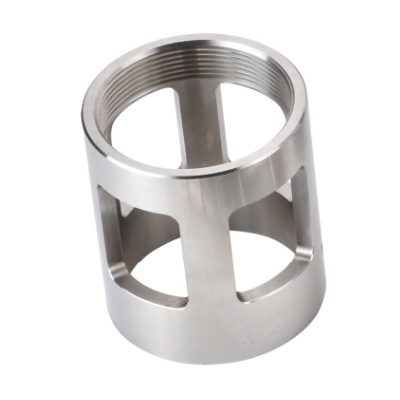

Изделие: Втулка |

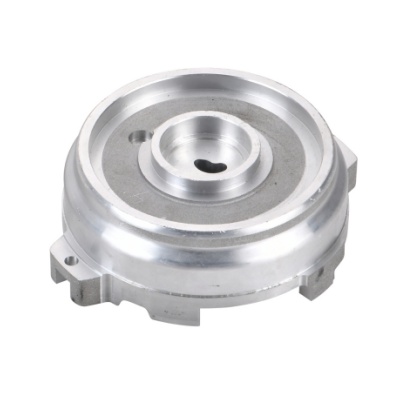

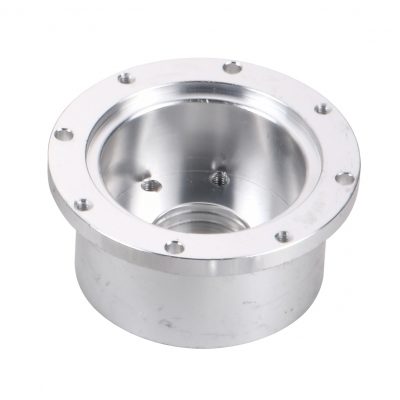

Изделие: Верхняя крышка полости Материал: Нержавеющая сталь 304 Применение: Интеллектуальное оборудование |
