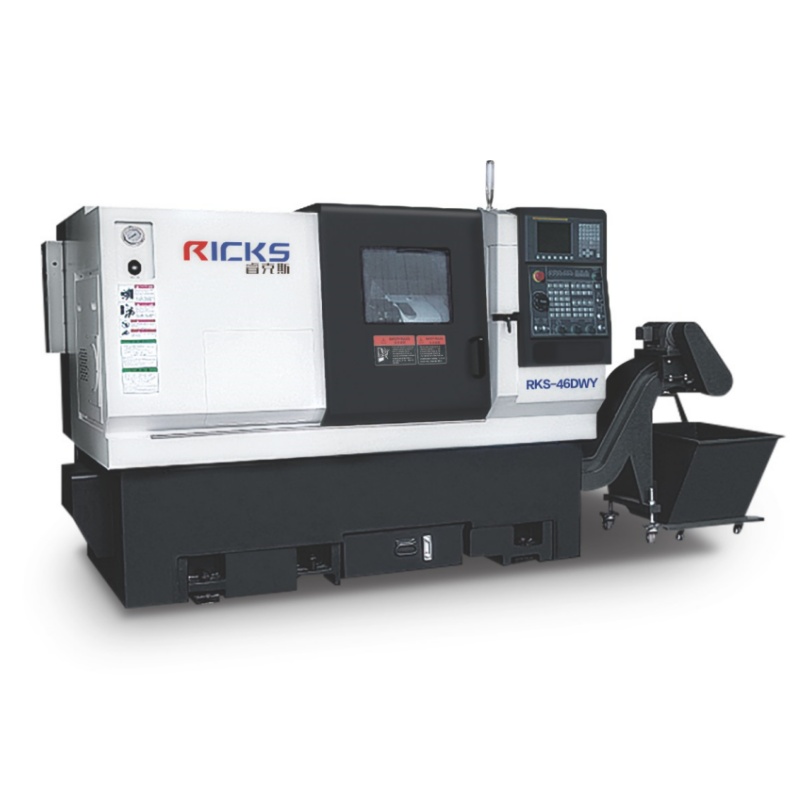

Токарно-фрезерный станок с силовой револьверной головкой // С задней бабкой, силовой револьверной головкой и осью Y
Характеристика оборудования
Применение
Эти характеристики делают оборудование подходящим для подачи стерженей диметром меньше 46 мм на непрерывную токарную и фрезерную обработку , а также для поштучной обработки зажимных заготовок с большим диаметром и длинной длиной, изделий с высокой точностью, высокой эффективностью и многофункциональностью, широко применяемое в новых энергетических транспортных средствах, оптических приборах, медицинском оборудовании, нефтепроводах, специальных двигателях, гидравлической и пневматической технике и в других отраслях.
Пункт |
Единица измерения |
RKS-46DWY |
|
Обрабатывающая работоспособность |
Максимальный ротационный диаметр |
мм |
Φ400 |
Максимальный токарный диаметр |
мм |
Φ170 |
|
Максимальная длина резки |
мм |
350 |
|
Ход по оси X |
мм |
230 |
|
Ход по оси Y |
мм |
100 |
|
Ход по оси Z |
мм |
350 |
|
Шпиндель |
Спецификация на торце шпинделя |
|
A2-5 |
Диаметр внутреннего отверстия шпинделя |
мм |
Φ56 |
|
Максимально допустимый диаметр стержня |
мм |
Φ45 |
|
Максимальная скорость вращения шпинделя |
об/мин |
6000 |
|
Мощность двигателя шпинделя |
kВт |
7,5 |
|
Мощность привода шпинделя |
kВт |
7,5 |
|
Размер гидравлического патрона |
дюйм |
6” |
|
Подающий вал |
Точность позиционирования по оси X |
мм |
0,005 |
Точность позиционирования по оси Y |
мм |
0,005 |
|
Точность позиционирования по X |
мм |
0,005 |
|
Точность повторного позиционирования по оси X |
мм |
0,002/0,002 |
|
Точность повторного позиционирования по оси Y |
мм |
0,002/0,002 |
|
Точность повторного позиционирования по Z |
мм |
0,002/0,002 |
|
Самая большая скорость перемещения по X/Y/Z |
м/мин |
24 |
|
Мощность двигателя подающего вала по X/Y/Z |
kВт |
2,4 |
|
Головка с приводом |
Количество торцевых фрезерных валов |
шт. |
4 |
Количество боковых фрезерных валов |
шт. |
4 |
|
Максимальная длина обработки головки приводом |
мм |
350 |
|
Максимальная скорость головки приводом |
об/мин |
4000 |
|
Мощность двигателя головки приводом |
kВт |
2,3 |
|
Мощность привода головки приводом |
kВт |
2,3 |
|
Револьверная головка с приводом |
Специкация |
|
15-позиционной |
Скорость смены инструмента |
с |
0,2 |
|
Мощность двигателя револьверной головки |
kВт |
1,0 |
|
Мощность привода револьверной головки |
kВт |
1,0 |
|
Гидравлическая хвостовая часть
|
Ход задней бабки |
мм |
300 |
Ход втулки задней бабки |
мм |
80 |
|
Мощность двигателя задней бабки |
kВт |
N/A |
|
Мощность привода задней бабки |
kВт |
N/A |
|
Система охлаждения масляного насоса |
Мощность двигателя охлаждающего насоса |
kВт |
0,75 |
Емкость топливного бака |
л |
130 |
|
Другие
|
Размер станка (Длина * Ширина * Высота) |
мм |
2230 * 1600 * 1750 |
Общая мощность машины |
ква |
20 |
|
Вес станка |
кг |
3600 |
Сопроводительные с станком стандартные принадлежности:
руководство по эксплуатации * 1, торцевые и боковые держателя инструмента с приводом по 2, 8 обычных держателей инструментов (1 торцевой, 3 круговых, 4 с наружным диаметром), ножной переключатель * 1, набор шестигранных ключей, патрон * 1, ограничительная гайка * 1, наперсток * 1
Опциальные принадлежности:
патрон, податчик, машина для удаления обломков, манипулятор, револьверная головка с приводом, головка с приводом
Система: Syntec 22TB
Шпиндель: A2-5/KENTURN/POSA
Двигатель шпинделя: Huahong 7,5 кВт
Силовая револьверная головка: sanhe SHDY12BR-300/SHDY16BR-364 с жесткой направляющей BMT40-15/BMT45-15 стационарная режущая головка
Ходовой винт: HIWIN // PMI/Japan NSK (класс C3)
Железнодорожная линия: HIWIN/Japan NSK (класс P)
Подшипник: Japan
NSK Грузоподъемность: 3600 кг
Мощность: 19 кВт

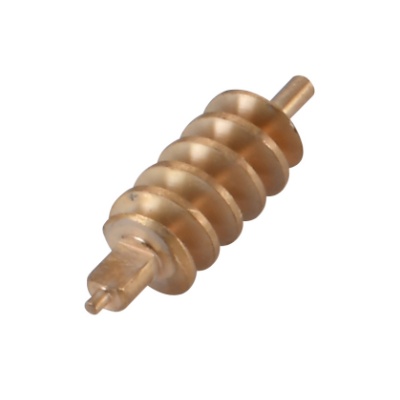

Продукт: Червяк |

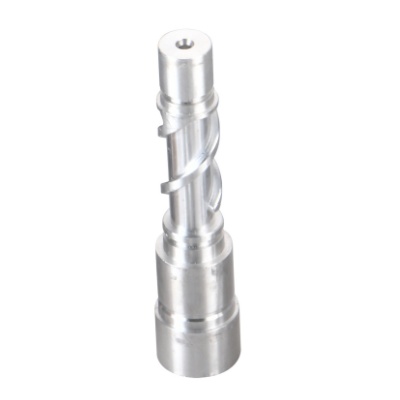

Изделие: Втулка |

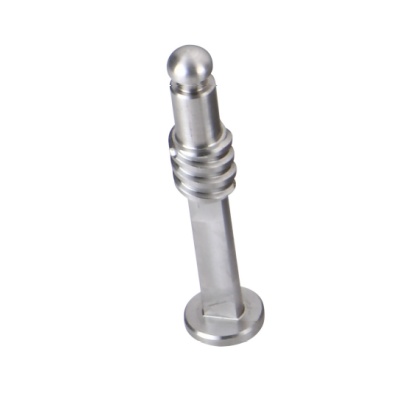

Изделие: Соединительный вал |
Пункт |
Единица измерения |
RKS-46DWY |
|
Обрабатывающая работоспособность |
Максимальный ротационный диаметр |
мм |
Φ400 |
Максимальный токарный диаметр |
мм |
Φ170 |
|
Максимальная длина резки |
мм |
350 |
|
Ход по оси X |
мм |
230 |
|
Ход по оси Y |
мм |
100 |
|
Ход по оси Z |
мм |
350 |
|
Шпиндель |
Спецификация на торце шпинделя |
|
A2-5 |
Диаметр внутреннего отверстия шпинделя |
мм |
Φ56 |
|
Максимально допустимый диаметр стержня |
мм |
Φ45 |
|
Максимальная скорость вращения шпинделя |
об/мин |
6000 |
|
Мощность двигателя шпинделя |
kВт |
7,5 |
|
Мощность привода шпинделя |
kВт |
7,5 |
|
Размер гидравлического патрона |
дюйм |
6” |
|
Подающий вал |
Точность позиционирования по оси X |
мм |
0,005 |
Точность позиционирования по оси Y |
мм |
0,005 |
|
Точность позиционирования по X |
мм |
0,005 |
|
Точность повторного позиционирования по оси X |
мм |
0,002/0,002 |
|
Точность повторного позиционирования по оси Y |
мм |
0,002/0,002 |
|
Точность повторного позиционирования по Z |
мм |
0,002/0,002 |
|
Самая большая скорость перемещения по X/Y/Z |
м/мин |
24 |
|
Мощность двигателя подающего вала по X/Y/Z |
kВт |
2,4 |
|
Головка с приводом |
Количество торцевых фрезерных валов |
шт. |
4 |
Количество боковых фрезерных валов |
шт. |
4 |
|
Максимальная длина обработки головки приводом |
мм |
350 |
|
Максимальная скорость головки приводом |
об/мин |
4000 |
|
Мощность двигателя головки приводом |
kВт |
2,3 |
|
Мощность привода головки приводом |
kВт |
2,3 |
|
Револьверная головка с приводом |
Специкация |
|
15-позиционной |
Скорость смены инструмента |
с |
0,2 |
|
Мощность двигателя револьверной головки |
kВт |
1,0 |
|
Мощность привода револьверной головки |
kВт |
1,0 |
|
Гидравлическая хвостовая часть
|
Ход задней бабки |
мм |
300 |
Ход втулки задней бабки |
мм |
80 |
|
Мощность двигателя задней бабки |
kВт |
N/A |
|
Мощность привода задней бабки |
kВт |
N/A |
|
Система охлаждения масляного насоса |
Мощность двигателя охлаждающего насоса |
kВт |
0,75 |
Емкость топливного бака |
л |
130 |
|
Другие
|
Размер станка (Длина * Ширина * Высота) |
мм |
2230 * 1600 * 1750 |
Общая мощность машины |
ква |
20 |
|
Вес станка |
кг |
3600 |
Сопроводительные с станком стандартные принадлежности:
руководство по эксплуатации * 1, торцевые и боковые держателя инструмента с приводом по 2, 8 обычных держателей инструментов (1 торцевой, 3 круговых, 4 с наружным диаметром), ножной переключатель * 1, набор шестигранных ключей, патрон * 1, ограничительная гайка * 1, наперсток * 1
Опциальные принадлежности:
патрон, податчик, машина для удаления обломков, манипулятор, револьверная головка с приводом, головка с приводом
Система: Syntec 22TB
Шпиндель: A2-5/KENTURN/POSA
Двигатель шпинделя: Huahong 7,5 кВт
Силовая револьверная головка: sanhe SHDY12BR-300/SHDY16BR-364 с жесткой направляющей BMT40-15/BMT45-15 стационарная режущая головка
Ходовой винт: HIWIN // PMI/Japan NSK (класс C3)
Железнодорожная линия: HIWIN/Japan NSK (класс P)
Подшипник: Japan
NSK Грузоподъемность: 3600 кг
Мощность: 19 кВт
Продукт: Червяк |
Изделие: Втулка |
Изделие: Соединительный вал |
