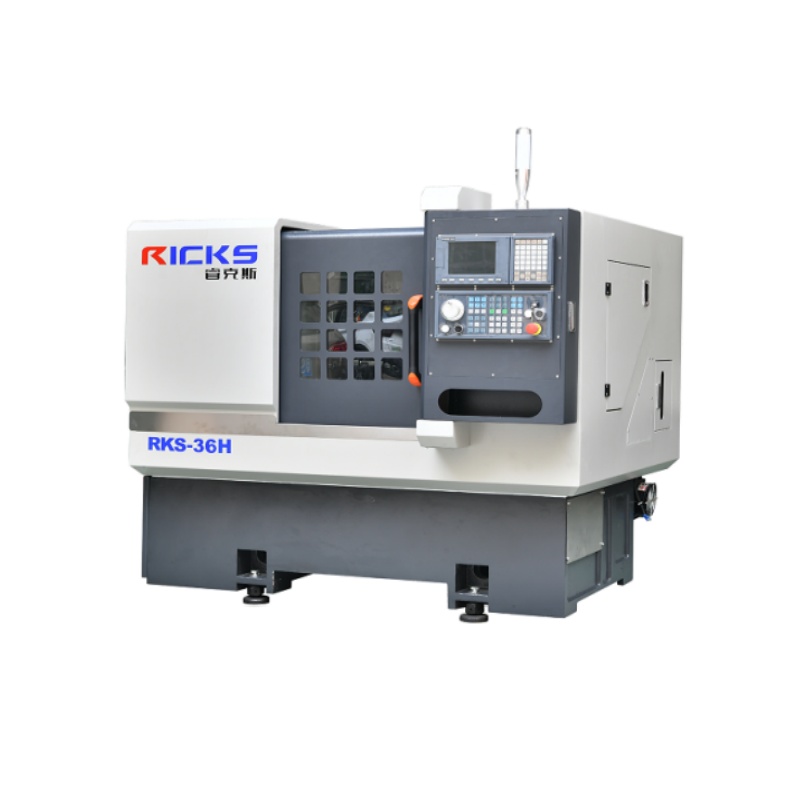

Токарный станок
Характеристика оборудования
ПРИЛОЖЕНИЕ
Станок подходит для обработки серийных непрерывных деталей диаметром до 36 мм, а также для обработки зажимных цельных деталей большого диаметра с высокоточными, высокоэффективными и многофункциональными требованиями и широко используется в транспортных средствах на новых источниках энергии. , мотоциклы и другие отрасли промышленности.
Элемент |
Единица |
RKS-36H |
|
Мощность обработки |
Максимальный диаметр вращения станины |
мм |
Φ360 |
Максимальный диаметр вращения станины слайда |
мм |
Φ100 |
|
Максимальная длина резки |
мм |
200 |
|
перемещение по оси X |
мм |
720/800 |
|
перемещение по оси Z |
мм |
250 |
|
Шпиндель |
Нос шпинделя |
|
A2-4 |
Диаметр сквозного отверстия шпинделя |
мм |
Φ45 |
|
Максимальный диаметр стержня |
mm |
Φ35 |
|
Максимальная скорость вращения |
об/мин |
6000 |
|
Мощность двигателя шпинделя |
кВт |
5.5 |
|
Мощность привода шпинделя |
кВт |
5.5 |
|
Диаметр/размер патрона |
дюйм |
5” |
|
Ось подачи |
Точность повторного позиционирования по осям X/Z |
мм |
0.002/0.002 |
Точность позиционирования оси X/Z |
мм |
0.003/0.003 |
|
Высокая скорость оси X/Z |
м/мин |
24 |
|
Мощность двигателя оси X/Z |
кВт |
1.1 |
|
Мощность двигателя оси X/Z |
кВт |
1.1 |
|
Система охлаждающей смазки |
Мощность двигателя насоса охлаждения |
кВт |
0.4/0.75 |
Емкость бака |
л |
70 л |
|
Другие |
Размер (Д*Ш*В) |
мм |
1920*1512*1660 |
Суммарная мощность |
что |
9 |
|
Масса |
кг |
2600 |
Сопроводительные с станком стандартные принадлежности:
руководство по эксплуатации * 1, держатель инструмента * 8, ножной переключатель * 1, набор шестигранных ключей, патрон * 1, ограничительная гайка * 1
Опциальные принадлежности:
патрон, податчик, машина для удаления обломков, манипулятор
Система: Syntec 6TA-E/22TA
Шпиндель: A2-4/KENTURN/POSA
Двигатель шпинделя: Huahong/CTB 5,5 кВт
Ходовой винт: Тайвань HIWIN / NSK Nakanishi (класс C3)
Железнодорожная линия: HIWIN//PMI/Japan NSK (класс P)
Подшипник: Japan
NSK Вес: 2700 кг
Мощность: 10 кВт

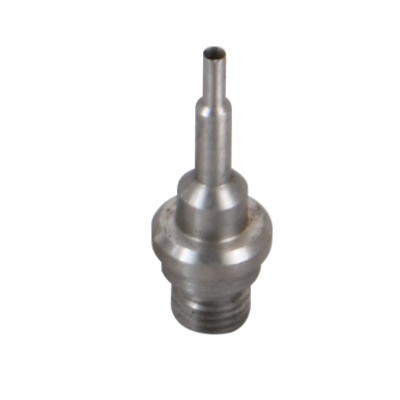

Продукт: Электронный Часть сигареты |

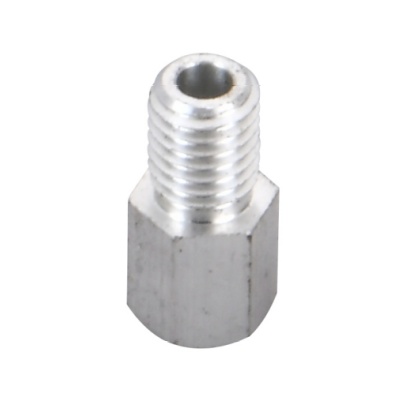

Продукт: Разъем |

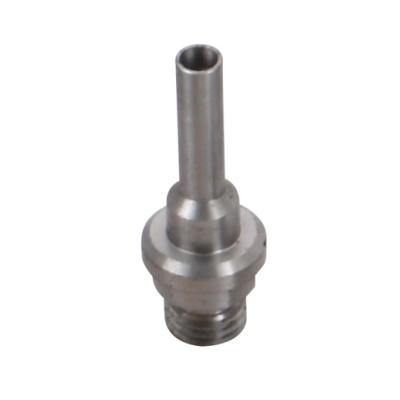

Продукт: Тимбл |
